کرکره برقی CTA باتری 600KG

کرکره برقی CTA باتری 600KG

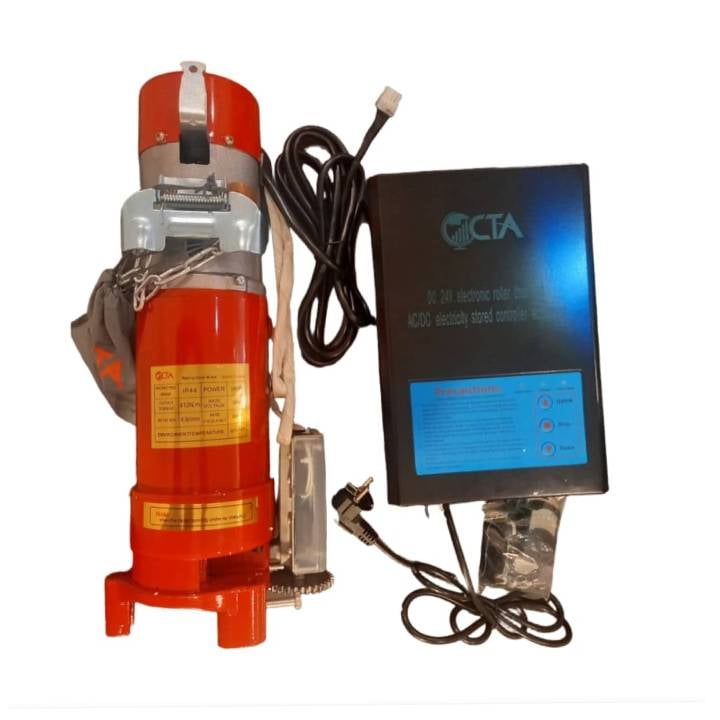

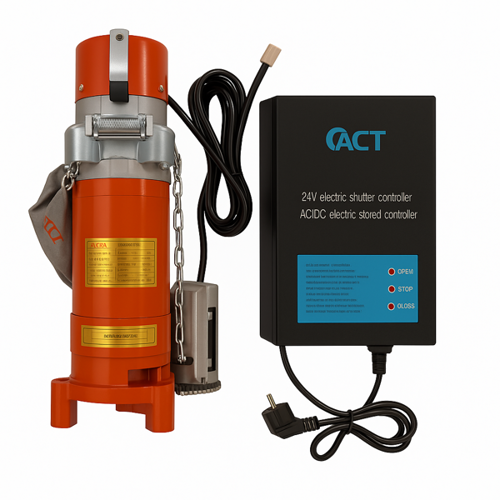

موتور کرکره برقی ۲۴ ولت CTA با ظرفیت ۶۰۰ کیلوگرم، یکی از محصولات خاص در رده تجهیزات اتوماسیون درب‌های سنگین به شمار می‌رود. این موتور با ولتاژ پایین و مصرف بهینه انرژی طراحی شده و برای محیط‌هایی مناسب است که نیاز به عملکرد ایمن، بدون صدا و قابل اطمینان دارند

• ولتاژ تغذیه: ۲۴ ولت DC، به‌صورت مستقیم از دو باتری ۱۲ ولتی سری شده یا یک منبع تغذیه ویژه کنترلر

• ظرفیت باربری: طراحی شده برای جابه‌جایی کرکره‌های با وزن خالص حداکثر ۶۰۰ کیلوگرم

• توان نامی موتور: معمولاً در حدود ۱۸۰ تا ۲۵۰ وات، بسته به ساختار سیم‌پیچ و راندمان گیربکس

• نوع سیم‌پیچ: استفاده از سیم مسی با کیفیت بالا در هسته استاتور و آرماتور، که مقاومت حرارتی مناسبی دارد

• سرعت گردش شفت: در محدوده ۱۳۰ تا ۱۵۰ دور در دقیقه

• نسبت گیربکس داخلی: حدود 1:120 تا 1:160، از نوع حلزونی، جهت تأمین گشتاور بالا با کاهش سرعت

• ترمز داخلی: از نوع الکترومغناطیسی فعال‌شونده با قطع ولتاژ (Fail-safe design)

• دمای عملکرد: ۱۰- تا ۵۵ درجه سانتی‌گراد

• درجه حفاظت: IP44 یا بالاتر برای مقاومت در برابر گرد و غبار و رطوبت معمولی

• کنترلر همراه: برد الکترونیکی دیجیتال با ورودی مستقل ریموت، کلید فشاری، باتری بکاپ، فتوسل و فلاشر

• وزن موتور: حدود ۹ تا ۱۲ کیلوگرم

• ابعاد فیزیکی: ارتفاع تقریبی ۳۵ سانتی‌متر با قطر ۱۵ سانتی‌متر

این مشخصات فنی، موتور CTA را به گزینه‌ای پایدار و قابل اتکا برای پروژه‌هایی با نیاز امنیتی بالا و عدم وابستگی به شبکه برق تبدیل می‌کند.

۲. ساختار مکانیکی و طراحی

طراحی موتور کرکره CTA مبتنی بر اصول مهندسی صنعتی دقیق است. بدنه اصلی از آلومینیوم یا آلیاژ فولادی ریخته‌گری شده تشکیل شده و با رنگ الکترواستاتیک ضدزنگ پوشش داده شده است تا در برابر شرایط محیطی مقاوم باشد.در بخش فوقانی موتور، سیستم خلاص‌کن دستی قرار دارد که با استفاده از زنجیر فولادی و اهرم آزادسازی، امکان باز و بسته‌کردن دستی در زمان قطع برق یا خرابی کنترلر را فراهم می‌کند. گیربکس داخلی حلزونی با دقت بالا ساخته شده و موجب تبدیل حرکت دورانی موتور به گشتاور بالا برای بالا و پایین کردن کرکره می‌شود.شافت خروجی موتور دارای دنده خروجی دقیق برای درگیری با محور اصلی کرکره است. یاتاقان‌های بلبرینگی در هر دو سر موتور برای کاهش اصطکاک و افزایش طول عمر به‌کار رفته‌اند. کابل‌های خروجی با کانکتور صنعتی و لایه محافظ در برابر نویز، ایمنی عملکرد سیستم را افزایش می‌دهند.ویژگی خاص در طراحی، قرارگیری مکانیزم ترمز مغناطیسی در انتهای شافت خروجی است. این ترمز بلافاصله پس از قطع جریان فعال شده و از سقوط کرکره جلوگیری می‌کند. طراحی فن خنک‌کن جانبی نیز کمک می‌کند تا موتور در زمان کارکرد مداوم، خنک بماند.

۳. عملکرد الکتریکی و ویژگی‌های حفاظتی

استفاده از ولتاژ ۲۴ ولت DC در این موتور چند مزیت مهم ایجاد می‌کند: افزایش ایمنی کاربر، کاهش مصرف انرژی، و توانایی استفاده از باتری به عنوان منبع اصلی یا پشتیبان. عملکرد موتور در این سیستم به کمک جریان مستقیم تنظیم شده و از نوسانات AC شبکه مستقل است.برد کنترلر دارای رگولاتور ولتاژ دقیق است که جریان ورودی به موتور را با استفاده از PWM (Pulse Width Modulation) کنترل می‌کند. این ویژگی باعث افزایش راندمان و نرمی عملکرد در زمان راه‌اندازی و توقف می‌شود. سیستم حفاظت در برابر دمای بیش از حد (با استفاده از ترمیستور یا ترموسوییچ داخلی) در صورت افزایش دمای موتور از حد مجاز، جریان را قطع کرده و از آسیب به سیم‌پیچ جلوگیری می‌کند.موتور دارای محافظت در برابر جریان بیش از حد، اتصال کوتاه و ولتاژ معکوس نیز هست. اتصال باتری‌ها به صورت سری، امکان تأمین توان بالا برای بارهای سنگین را فراهم می‌کند. در مواقع ضروری، می‌توان از منبع تغذیه اضطراری AC-DC نیز استفاده کرد تا عملکرد موتور مستقل از باتری شود.

۴. کنترلر و برد فرمان

کنترلر همراه موتور CTA از نوع دیجیتال چندکاره با قابلیت‌های متنوع است. این کنترلر دارای برد اصلی با سه ورودی اصلی شامل:

• ورودی کلید دستی (Up / Down / Stop)

• ورودی ریموت RF یا کد لرن (۳۱۵/۴۳۳ MHz)

• ورودی برق و باتری با حفاظت داخلی

برد دارای سیستم قطع کن خودکار جریان پس از توقف موتور است که از گرم شدن سیم‌پیچ جلوگیری می‌کند. خروجی فلاشر جهت هشدار به اطراف در زمان حرکت کرکره و قابلیت اتصال فتوسل برای قطع عملکرد در صورت وجود مانع از دیگر ویژگی‌هاست.قابلیت تنظیم تایم بسته‌شدن خودکار، عملکرد Auto-Close را ممکن می‌سازد. همچنین سیستم کنترل ولتاژ داخلی، از تخلیه بیش از حد باتری جلوگیری می‌کند.در صورت نصب کیت UPS داخلی، برد به‌طور خودکار در صورت قطع برق شهری، به باتری سوئیچ می‌کند و عملکرد عادی سیستم حفظ می‌شود. تمامی عملکردها روی برد دارای LED نشانگر وضعیت هستند که عیب‌یابی را برای تکنسین ساده می‌سازد.
