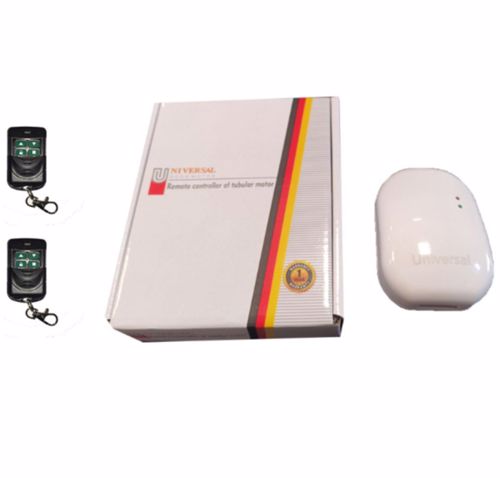

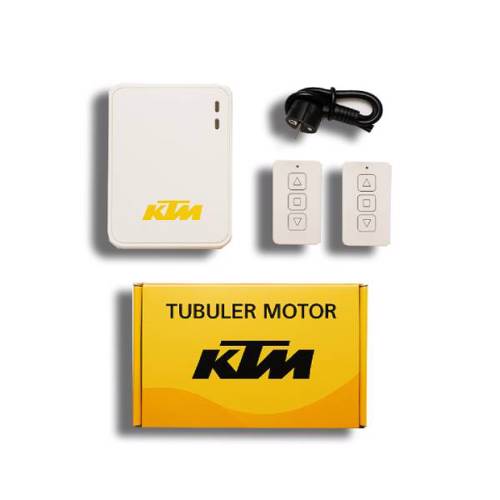

برد کرکره برقی توبلار 220 ولت

برد موتور توبلار

برد مدار فرمان، رسیور، دستگاه مرکز کنترل که به آن درایو موتور توبلار یا تیوبلار کرکره برقی نیز گفته می شود، در واقع این مدار، یک دستگاه الکترونیکی است که مغز سیستم و کنترل کننده موتور درب اتوماتیک و درب برقی کرکره ای محسوب می شود.این برد مدار فرمان ساخت کشور چین بوده و برند آن بست (‌‌Best) می باشد.این رسیور و مرکز کنترل و فرمان که دارای یک برد الکترونیکی است، مخصوص موتور توبلار (تیوبلار، لوله ای یا توکار) کرکره برقی، در هنگام خرید حتما به این نکته توجه کنید. این نوع از برد مدار فرمان دارای کلید کنترل دستی بر روی بدنه دستگاه است، که این اجازه را به کاربر و اپراتور می دهد تا بتواند فرمان هایی مثل بالا، پایین و استپ موتور کرکره برقی را بدون ریموت کنترل نیز به دستگاه رسیور موتور توبلار ارسال کند. این نوع از برد مدار فرمان موتور توبلار (تیوبلار) کرکره برقی از نوع ساده و تک کانال (یک کانال) است که برای درب کرکره ای مغازه، فروشگاه، پارکینگ، پنجره، تراس و … مناسب می باشد. این برد مرکز کنترل و رسیور موتور توبلار کرکره برقی، دارای چهار سیم است که هر کدام وظیفه ای دارند. سیم مشکی بالا (Up)، سیم قهوه ای پایین (Down)، سیم آبی مشترک (Common)، و سیم زرد و سبز ارت (زمین).البته رنگ سیم ها ممکن است با توجه به برند برد مدار فرمان و سازنده دستگاه کمی متفاوت با رنگ های گفته شده در اینجا باشد. برای نصب برد مدار فرمان و رسیور موتور توبلار کرکره برقی بست که تصویر آن در زیر آمده است، به راهنمای کاربری موجود در جعبه محصول مراجعه نمایید. توضیحات کامل در آنجا آمده است.این برد مدار فرمان، امکان استفاده و بهره برداری برای انواع موتور های توبلار کرکره برقی معمولی و صنعتی از برند و مدل های مختلف موجود در بازار را دارد، مگر مدل یا برند هایی که از استاندارد خاصی تبعیت می کنند.بدنه این برد مدار فرمان بست، سفید رنگ بوده و دارای یک عدد چراغ LED قرمز رنگ است که در زمان برق دادن به رسیور و مرکز کنترل روشن می شود. پک و جعبه این نوع از برد مدار فرمان، شامل کابل فرمان و قدرت و دو عددریموت لرنینگ بست با فرکانس ۴۳۳ است.دو دکمه با نام های لرن (Learn) و ریورس (Reverse) بر روی بدنه دستگاه تعبیه شده است.
