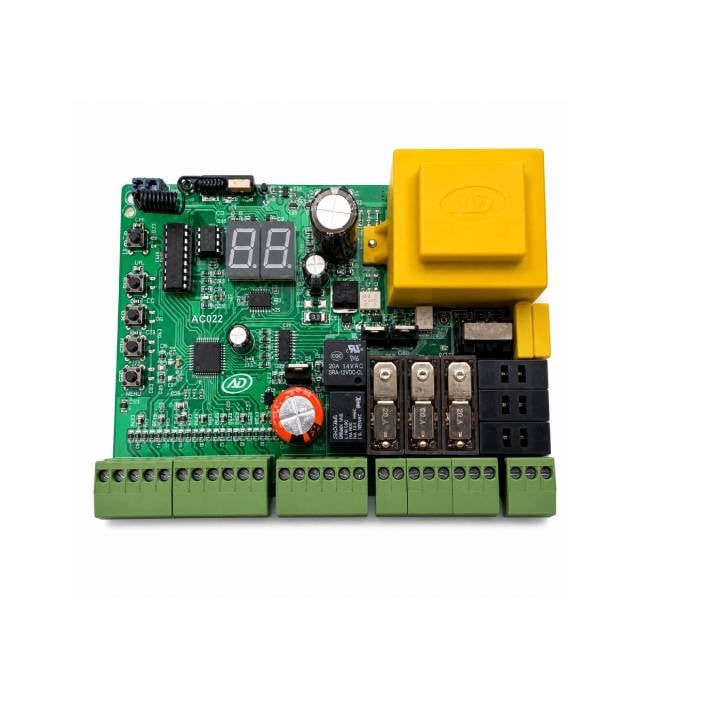

برد جک پارکینگ MS1 220 ولت

راهنمای جامع و بررسی تخصصی مدار کنترل جک پارکینگی MS1 (مدل 220 ولت)

مدار کنترل جک پارکینگی MS1 نسخه 220 ولت، در واقع پاسخی هوشمندانه به نیاز بازار ایران برای دسترسی به تکنولوژی‌های روز اروپا با هزینه‌ای بهینه است. مهندسی این برد به طور دقیق بر پایه پروتکل‌های محبوب و پایدار مدار کنترل City1 شرکت V2 ایتالیا بنا شده است. این الگوبرداری به معنای کپی‌برداری ساده نیست، بلکه بومی‌سازی یک پلتفرم موفق است که امتحان خود را در سخت‌ترین شرایط آب و هوایی و ترافیکی پس داده است. استفاده از میکروکنترلرهای دقیق در MS1 باعث شده تا زمان‌بندی‌ها با دقت میلی‌ثانیه اجرا شوند که این امر در جک‌های پارکینگی که فاقد میکروسوئیچ هستند، حیاتی است. این برد به دلیل شباهت منوها و کدهای دستوری به مدل‌های ایتالیایی، به محبوب‌ترین گزینه برای نصابان حرفه‌ای تبدیل شده است، زیرا بدون نیاز به یادگیری مجدد، می‌توانند پیچیده‌ترین تنظیمات را روی آن پیاده‌سازی کنند.یکی از بزرگترین مزیت‌های رقابتی مدار MS1، قابلیت انطباق‌پذیری بالای آن با انواع سیستم‌های بازویی است. چه در پروژه‌هایی که با محدودیت فضا مواجه هستیم و از جک تک‌لنگه استفاده می‌کنیم و چه در درب‌های عریض دولنگه، این برد عملکردی بی‌نقص ارائه می‌دهد. تنظیمات مجزای هر بازو (Motor 1 و Motor 2) به نصاب اجازه می‌دهد تا اختلاف زمان باز و بسته شدن را به گونه‌ای تنظیم کند که تداخل فیزیکی بین دو لنگه (به‌ویژه در درب‌هایی که دارای لبه یا اورلپ هستند) به صفر برسد. این دقت در مدیریت توان خروجی، نه تنها امنیت ساختمان را تضمین می‌کند، بلکه با جلوگیری از فشار مضاعف به بازوها در انتهای مسیر، طول عمر گیربکس و موتور جک را به طور محسوسی افزایش می‌دهد.

قابلیت های برد ام اس وان 220 ولت

• تنظیم زمان Auto Close
• تنظیم زمان عملکرد موتور
• قابلیت کارکرد با ریموت های کد متغیر
• قابلیت اتصال به چشم و فلاشر
• مد کاری نیمه اتوماتیک مرحله به مرحله
• قابلیت حرکت جکها به صورت مجزا از هم
• قابلیت لرن کردن ریموتهای هاپینگ و لرنینگ

 امنیت در لایه ارتباطی: پشتیبانی از ریموت‌های هاپینگ و لرنینگ

در دنیای امروز، امنیت درب‌های پارکینگ تنها به استحکام فیزیکی بستگی ندارد، بلکه امنیت سیگنال‌های رادیویی حرف اول را می‌زند. مدار کنترل MS1 با بهره‌گیری از گیرنده (Receiver) چندفرکانسه و مالتی‌کد، قابلیت پذیرش طیف وسیعی از ریموت‌ها را دارد. نکته برجسته این برد، توانایی خواندن ریموت‌های Hopping Code است. برخلاف ریموت‌های معمولی که کد ثابتی را ارسال می‌کنند و به راحتی توسط دستگاه‌های کپی‌کننده (Grabber) هک می‌شوند، سیستم هاپینگ در هر بار فشردن دکمه، کد جدیدی را طبق یک الگوریتم پیچیده تولید می‌کند. این ویژگی در کنار پشتیبانی از ریموت‌های Learning Code (با فرکانس 433)، باعث شده تا مدیریت دسترسی در مجتمع‌های مسکونی با تعداد واحدهای بالا، هم ایمن و هم بسیار آسان باشد.برد دولنگه و تک لنگه جک پارکینگی MS1 یکی از بهترین مدار کنترل های درب اتوماتیک در ایران می باشد.اگر کمی در نوع برنامه هایی که بر روی این مدار کنترل جک پارکینگی نگاه کنیم متوجه خواهیم شد این برد الگوبرداری کاملی از مدار کنترل City1 شرکت وی تو ایتالیا انجام داده است.

مدیریت هوشمند تردد با سیستم Auto Close و فوتوسل

هوشمندسازی تردد، هسته اصلی طراحی برد MS1 220V است. قابلیت Auto Close یا بستن خودکار درب، دغدغه فراموشی باز ماندن درب را برای ساکنین از بین می‌برد. شما می‌توانید زمان دقیق بستن درب را پس از خروج خودرو تنظیم کنید. اما امنیت در هنگام حرکت نیز فراموش نشده است؛ مدار MS1 با پشتیبانی کامل از چشم‌های فوتوسل (Photocell) و فلاشر، یک حلقه امنیتی کامل ایجاد می‌کند. اگر در هنگام بسته شدن درب، مانعی (اعم از خودرو یا عابر پیاده) توسط سنسورهای نوری تشخیص داده شود، مدار بلافاصله فرمان توقف یا معکوس شدن حرکت را صادر می‌کند. همچنین، مد کاری نیمه‌اتوماتیک مرحله‌به‌مرحله (Step-by-Step) به کاربر اجازه می‌دهد کنترل کامل‌تری بر توقف‌های میانی درب داشته باشد، که برای محیط‌های صنعتی یا پارکینگ‌های عمومی بسیار کاربردی است.

پایداری در شرایط نوسانی برق و مقاومت قطعات الکترونیکی

با توجه به نوسانات برق شهری در ایران، یکی از چالش‌های اصلی بردهای جک پارکینگی، سوختن بخش تغذیه یا قفل شدن پردازنده است. در طراحی مدار MS1، از لایه‌های حفاظتی پیشرفته و فیوزهای حساس استفاده شده تا در صورت بروز شوک‌های الکتریکی، آسیب به بخش‌های اصلی برد (مانند میکروچیپ و رله‌ها) نرسد. ترمینال‌های خروجی این برد به گونه‌ای طراحی شده‌اند که اتصال به فلاشر، قفل برقی و سنسورها بدون تداخل سیگنالی انجام شود. استفاده از رله‌های باکیفیت و با ظرفیت جریان‌دهی بالا در این مدار، تضمین می‌کند که حتی در جک‌های سنگین‌وزن که جریان استارت بالایی می‌طلبند، برد دچار داغی بیش از حد یا پلاتین چسباندن نشود. این سطح از پایداری، هزینه‌های نگهداری و تعمیرات را برای مصرف‌کننده نهایی به حداقل می‌رساند.

برای دستیابی به بهترین کارایی در مدار کنترل MS1، رعایت استانداردهای سیم‌کشی الزامی است. هنگام نصب، حتماً از کابل‌های شیلددار برای فوتوسل‌ها استفاده کنید تا نویز محیطی باعث اختلال در عملکرد برد نشود. همچنین تنظیم پارامترهای “زمان عملکرد موتور” باید به گونه‌ای باشد که 2 تا 3 ثانیه پس از بسته شدن کامل درب، جریان موتور قطع شود تا فشار هیدرولیکی یا مکانیکی به بازو وارد نیاید. در پایان، مدار MS1 با ترکیب ویژگی‌های فنی برتر مانند جابجایی مجزای جک‌ها، قابلیت اتصال به قفل برقی بدون نیاز به کارت مل و برنامه ریزی دیجیتال، نه تنها یک جایگزین ایده‌آل برای بردهای خارجی گران‌قیمت است، بلکه به عنوان یک استاندارد جدید در بازار درب‌های اتوماتیک ایران شناخته می‌شود. انتخاب این برد، سرمایه‌گذاری بر روی آرامش، امنیت و دوام سیستم ورودی ساختمان شماست.
