تستر پارلا؛ ابزار حرفه‌ای تست و عیب‌یابی برد جک پارکینگ



تستر پارلا یکی از کاربردی‌ترین تجهیزات تخصصی برای نصب، راه‌اندازی و عیب‌یابی جک پارکینگ محسوب می‌شود. این ابزار حرفه‌ای به تکنسین‌ها کمک می‌کند تا عملکرد مدار فرمان را پیش از اتصال کامل تجهیزات جانبی بررسی کرده و ایرادات احتمالی را در کوتاه‌ترین زمان شناسایی کنند.در بسیاری از پروژه‌های نصب جک پارکینگی، تشخیص این‌که مشکل از برد کنترل، سیم‌کشی یا تجهیزات جانبی است، زمان زیادی می‌گیرد و باعث تأخیر در اجرای پروژه می‌شود. تستر پارلا با طراحی هوشمندانه و قابلیت شبیه‌سازی بخش‌های مختلف مدار، فرآیند تست و عیب‌یابی را ساده‌تر کرده و امکان بررسی دقیق عملکرد موتورهای باز و بسته‌شونده، فلاشر، قفل برقی و ورودی چشمی را فراهم می‌کند.این دستگاه علاوه بر افزایش سرعت عیب‌یابی، برای مراکز آموزشی و تکنسین‌های تازه‌کار نیز بسیار کاربردی است؛ زیرا امکان مشاهده عملی عملکرد مدار فرمان را بدون نیاز به نصب کامل تجهیزات فراهم می‌سازد.







چرا استفاده از تستر پارلا اهمیت دارد؟



در سیستم‌های اتوماسیون درب پارکینگ، مدار فرمان نقش اصلی را در کنترل تجهیزات ایفا می‌کند. هرگونه اختلال در عملکرد این بخش می‌تواند باعث بروز مشکلاتی مانند باز نشدن درب، عملکرد نامنظم موتورها، خرابی فلاشر یا اختلال در سیستم ایمنی شود.بدون استفاده از ابزار تخصصی، پیدا کردن منشأ این مشکلات زمان‌بر و دشوار خواهد بود. تستر پارلا این فرآیند را ساده کرده و امکان بررسی مستقل هر خروجی و ورودی را در اختیار تکنسین قرار می‌دهد.





مهم‌ترین مزایای تستر پارلا



کاهش زمان عیب‌یابی

با استفاده از تستر پارلا دیگر نیازی به باز و بسته کردن مداوم تجهیزات یا تعویض آزمایشی قطعات نیست. تکنسین می‌تواند تنها با اتصال تستر، عملکرد خروجی‌های برد را به‌صورت لحظه‌ای مشاهده کرده و سلامت مدار را بررسی کند.

افزایش دقت در تشخیص خرابی

بسیاری از ایرادات جک پارکینگ مربوط به برد کنترل نیست و از سیم‌کشی یا تجهیزات جانبی ناشی می‌شود. تستر پارلا با تفکیک عملکرد بخش‌های مختلف، محل دقیق خرابی را مشخص می‌کند و از تعویض غیرضروری قطعات جلوگیری خواهد کرد.

مناسب برای آموزش عملی

این دستگاه برای آموزش تعمیرات جک پارکینگ و مدار فرمان نیز بسیار مفید است. هنرجویان می‌توانند عملکرد واقعی موتور، فلاشر، قفل برقی و ورودی چشمی را به‌صورت عملی مشاهده کرده و درک بهتری از ساختار مدار فرمان به دست آورند.





طراحی فنی تستر پارلا



تستر دستی مدار فرمان پارلا با طراحی مهندسی‌شده و کاربردی تولید شده تا فرآیند تست برد جک پارکینگ را سریع و آسان کند. برخلاف روش‌های سنتی که نیازمند اتصال کامل تجهیزات هستند، این دستگاه با استفاده از سیستم نمایشگر LED عملکرد خروجی‌های اصلی مدار را شبیه‌سازی می‌کند.

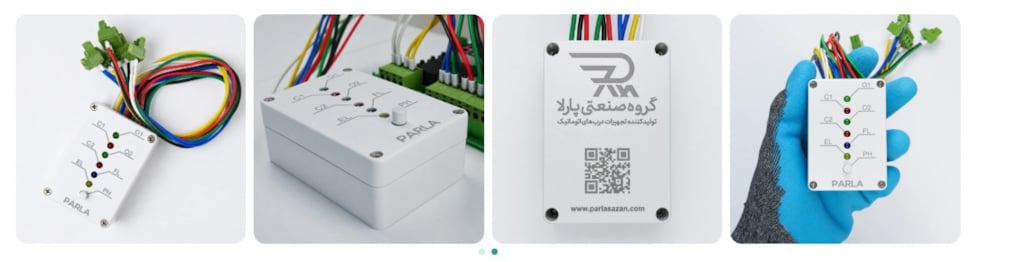

ساختار دستگاه شامل موارد زیر است:

• چراغ‌های نشانگر رنگی
• کابل‌های اتصال اختصاصی
• کلید شبیه‌ساز چشمی (PH)

طراحی سبک و ابعاد مناسب این ابزار باعث شده به‌راحتی در کیف ابزار نصابان و تعمیرکاران قرار گیرد.







سیستم نمایش وضعیت خروجی‌ها

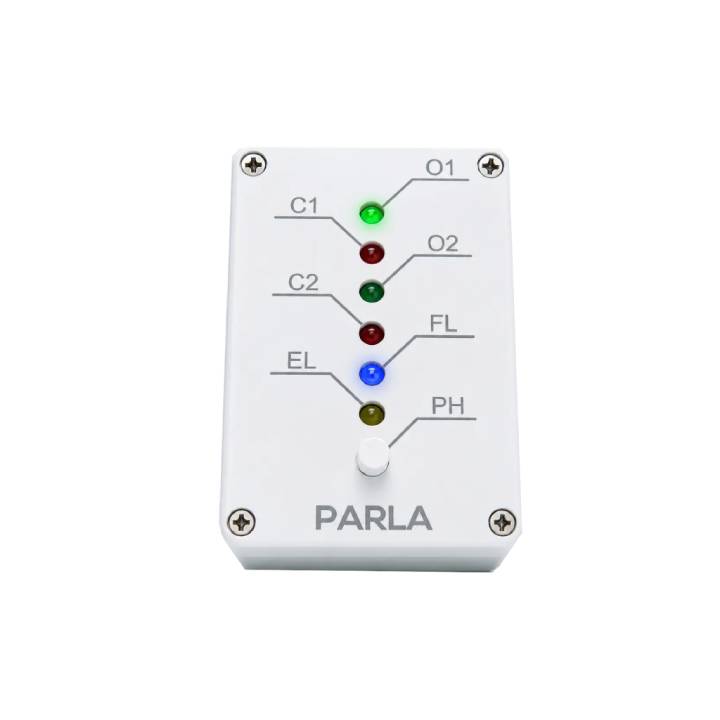

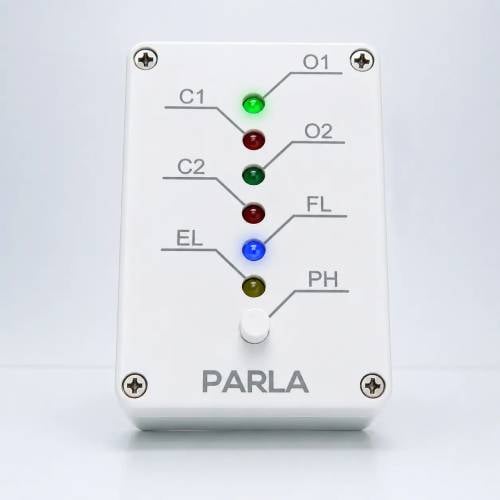

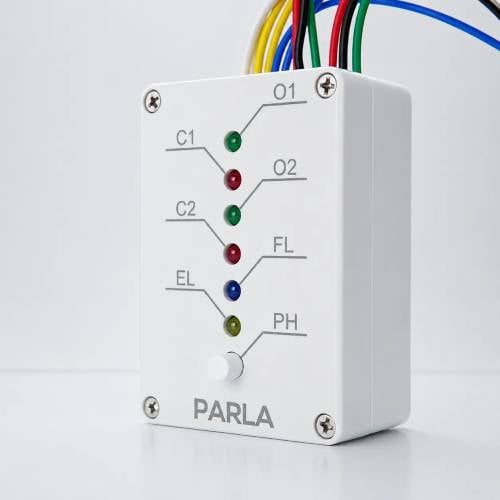

یکی از مهم‌ترین بخش‌های تستر پارلا، سیستم نمایشگر LED آن است. این بخش شامل ۶ چراغ مجزا بوده که هر کدام وضعیت یکی از خروجی‌های اصلی مدار فرمان را نمایش می‌دهند.

نمایش عملکرد موتورهای جک

• چراغ‌های سبز: نمایش عملکرد موتور در زمان باز شدن درب

• چراغ‌های قرمز: نمایش عملکرد موتور در زمان بسته شدن درب

این ویژگی امکان بررسی دقیق زمان‌بندی و عملکرد صحیح رله‌های خروجی را فراهم می‌کند.

نمایش فلاشر و قفل برقی

• چراغ آبی: نمایش عملکرد فلاشر

• چراغ زرد: نمایش وضعیت قفل برقی

کاربر بدون نیاز به اتصال تجهیزات واقعی می‌تواند از سلامت خروجی‌ها اطمینان حاصل کند.



کلید شبیه‌ساز چشمی (PH)

کلید PH امکان شبیه‌سازی سنسور چشمی را فراهم کرده و به تکنسین اجازه می‌دهد عملکرد ورودی ایمنی مدار را بدون نصب چشمی واقعی تست کند.







مراحل تست برد با تستر پارلا



1. اتصال تستر به مدار فرمان

ابتدا برق مدار فرمان قطع شده و کابل‌های تستر به خروجی موتور، فلاشر، قفل برقی و ورودی چشمی متصل می‌شوند. سپس مدار روشن شده و تست آغاز می‌شود.

2. بررسی عملکرد چشمی

با استفاده از کلید PH می‌توان عملکرد ورودی ایمنی را بررسی کرد:

• در حالت قطع، برد باید خطای چشمی را نمایش دهد.

• با فعال کردن کلید، خطا حذف شده و سلامت ورودی Photo مشخص می‌شود.

3. تست سیکل باز شدن درب

در این مرحله عملکرد بخش‌های مختلف بررسی می‌شود:

• فعال شدن قفل برقی

• روشن شدن موتور اول
• راه‌اندازی موتور دوم با تأخیر زمانی
• عملکرد فلاشر
• بررسی حرکت آهسته انتهای مسیر

4. تست سیکل بسته شدن درب

در زمان بسته شدن نیز توالی عملکرد خروجی‌ها کنترل می‌شود:

• شروع حرکت موتور دوم

• فعال شدن موتور اول
• بررسی فلاشر
• کنترل کاهش سرعت انتهایی

5. پایان تست

پس از پایان سیکل کاری، خاموش شدن هم‌زمان چراغ‌ها نشان‌دهنده عملکرد صحیح مدار فرمان خواهد بود.





کاربردهای تستر پارلا در تعمیرات تخصصی



تستر پارلا یکی از ابزارهای ضروری برای تعمیرکاران حرفه‌ای جک پارکینگ است و نقش مهمی در افزایش سرعت و دقت عیب‌یابی دارد.

مهم‌ترین کاربردهای تستر پارلا

• تشخیص سریع خرابی برد کنترل
• بررسی عملکرد موتورهای جک پارکینگ
• تست خروجی فلاشر و قفل برقی
• عیب‌یابی سیستم چشمی و تجهیزات ایمنی
• کاهش زمان تعمیرات
• افزایش بهره‌وری تکنسین‌ها



جمع‌بندی



تستر دستی مدار فرمان پارلا یک ابزار حرفه‌ای و کاربردی برای نصب، تست و عیب‌یابی برد جک پارکینگ است. این دستگاه با شبیه‌سازی عملکرد تجهیزات مختلف و نمایش لحظه‌ای وضعیت خروجی‌ها، فرآیند تست مدار فرمان را سریع‌تر، دقیق‌تر و ساده‌تر می‌کند.اگر به دنبال ابزاری تخصصی برای کاهش زمان عیب‌یابی، افزایش دقت تعمیرات و بهبود کیفیت نصب جک پارکینگ هستید، تستر پارلا یکی از بهترین گزینه‌های موجود خواهد بود.
